Инструкция по монтажу и эксплуатации дымохода: пошаговое руководство

Успешная и безопасная работа любой отопительной системы зависит от правильного проектирования и обслуживания каналов дымоудаления. Инструкция предписывает создавать условия, при которых продукты сгорания стабильно и полностью выводятся наружу, не проникая в жилую зону.

Основные правила установки дымоходных систем

Важнейшее правило, по которому выполняется сборка дымохода — она выполняется строго снизу вверх от патрубка отопительного оборудования. Недопустимо начинать монтаж с крыши или средних пролётов. Внутренний диаметр дымохода должен быть не меньше диаметра дымоотводящего патрубка отопительного оборудования. Любое заужение сечения гарантированно приведёт к задымлению.

При проектировании трассы важно помнить о физических ограничениях для сохранения естественной тяги. Дымоход может иметь не более трёх изгибов по всей длине. При этом каждый горизонтальный участок дымохода не должен превышать 1 метр в длину. Превышение этого параметра резко снижает скорость потока газов. Если вы сомневаетесь, что сможете правильно рассчитать конфигурацию сложной трассы, или хотите установить систему без лишних хлопот, надежнее всего доверить эту задачу специалистам компании «Дымоходы Северо-Запад» на нашем сайте.

Нормативные требования и стандарты безопасности

Главный параметр, гарантирующий стабильный отвод газов при любых погодных условиях — это общая протяженность канала. Дымоход должен иметь минимальную высоту 5 метров от уровня горения до устья трубы.

Кроме того, строго регламентируется высота оголовка над плоскостью крыши в зависимости от удаления трубы от конька:

• Дымоход на расстоянии до 1,5 м от конька должен быть выше конька не менее чем на 0,5 м.
• Дымоход на расстоянии 1,5–3 м от конька должен быть не ниже уровня конька.
• Дымоход на расстоянии более 3 м от конька располагается не ниже линии, проведённой под углом 10° от горизонтали конька вниз.

Типы дымоходов и выбор материалов

Срок службы и температурная стойкость системы зависят от физико-химических свойств используемых материалов.

Металлические дымоходы из нержавеющей стали

Современный металлический дымоход из нержавейки имеет срок службы до 20 лет. Чаще всего применяется сэндвич-дымоход, который состоит из трёх слоёв: внутренней трубы, теплоизоляции и наружного кожуха. Для производства внутренних труб используются разные марки сплавов. Например, нержавеющая сталь AISI 304 рекомендуется для дровяных печей и твёрдотопливных котлов. В то же время нержавеющая сталь AISI 316 используется для агрессивных сред с высоким содержанием кислот (в основном для жидкотопливных и газовых котлов). Толщина стенки внутренней трубы должна быть не менее 0,8 мм для дровяного оборудования, чтобы противостоять прогоранию.

Кирпичные дымоходы

Традиционный кирпичный дымоход служит до 30 лет при правильной эксплуатации. Однако он обладает шероховатой внутренней поверхностью, из-за чего быстро зарастает отложениями. Тяжёлая кирпичная кладка требует возведения индивидуального фундамента и регулярной штукатурки внутренних каналов.

Керамические дымоходные системы

Керамика — максимально долговечный, но дорогостоящий вариант. Они не боятся воздействия кислот, но, как и кирпич, обладают значительным весом, требуют профессиональной сборки и заливки бетонного основания.

Сравнительные характеристики материалов

Тип дымохода	Срок службы (лет)	Термостойкость (°C)	Устойчивость к кислотам
Нержавеющая сталь	до 20	до 700–900	Высокая (особенно AISI 316)
Кирпич	до 30	до 1000	Низкая (разрушается конденсатом)
Керамика	до 50	до 1200	Абсолютная

Расчёт параметров дымохода

Перед закупкой комплектующих требуется составить точную схему.

Определение высоты дымоходной трубы

Высота рассчитывается с учётом архитектуры здания. За точку отсчёта берётся колосниковая решётка или горелка. Если общая высота выходит менее 5 метров, естественная тяга дымохода будет недостаточной, и прибор начнёт дымить внутрь помещения при розжиге.

Выбор диаметра и толщины стенок

Диаметр подбирается строго по техническому паспорту котла. Ослабление тяги из-за неверного сечения делает эксплуатацию опасной. Толщина стали варьируется от 0,5 до 1 мм. Для банных и отопительных печей на дровах оптимально выбирать стенку 0,8–1 мм.

Расчёт теплоизоляционного слоя

В качестве наполнения в сэндвич-конструкциях применяется базальтовая теплоизоляция. Этот теплоизоляционный слой необходим, чтобы снизить образование конденсата внутри трубы. Качественная базальтовая изоляция выдерживает температуру до 700°C без деформации, надежно защищая внешний кожух от критического перегрева.

Комплектующие и инструменты для монтажа

Для сборки модульной системы используется готовый конструктор из заводских фасонных изделий.

Основные элементы сэндвич-дымохода

Стандартный комплект включает прямые трубы (0,5 м и 1 м), тройники с ревизией, конденсатосборник для удаления влаги, а также финишный оголовок (зонт или дефлектор). Для прохода перекрытий обязательно применяется потолочно-проходной узел, исключающий соприкосновение горячей стали с перекрытиями.

Необходимые инструменты и материалы

Для самостоятельной стыковки деталей вам пригодятся: шуруповёрт, маркер, рулетка, строительный уровень, уплотнительные кольца и специальный жаростойкий силиконовый герметик.

Пошаговая инструкция по сборке дымохода

Хотя данное руководство сфокусировано на правилах пользования системой, кратко разберём базовый алгоритм монтажа.

1. Подготовительные работы: Производится разметка осевой линии дымохода от выходного патрубка вверх через потолок и кровлю.
2. Монтаж внутренней части дымохода: Устанавливается первый одностенный элемент (адаптер котла), далее монтируется стартовый сэндвич и тройник с конденсатоотводом. Трубы фиксируются к стене хомутами и кронштейнами через каждые 2 метра.
3. Проход через перекрытие и кровлю: В потолке вырезается проём, куда монтируется потолочно-проходной узел, заполненный негорючим материалом. На крыше проход герметизируется с помощью мастер-флеша или крышной разделки.
4. Установка наружной части и завершающих элементов: Выводится оголовок трубы над кровлей, монтируется финишный зонт. Если труба возвышается над крышей более чем на 1,5 метра, её фиксируют на жесткие растяжки.

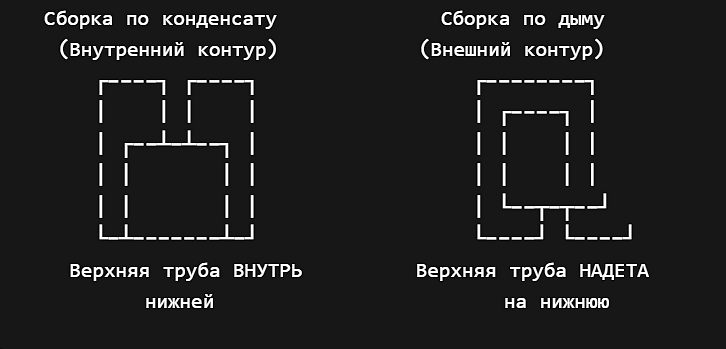

Способы соединения труб

Существует две принципиально разные монтажные схемы стыковки модулей.

Сборка по конденсату

Сборка по конденсату означает, что верхняя труба вставляется внутрь нижней для стока влаги. Это критически важно для внутренних стенок сэндвич-труб. Образующийся кислый конденсат беспрепятственно стекает по гладкому внутреннему каналу в конденсатосборник, не проникая внутрь базальтовой ваты и не разрушая теплоизоляционный слой.

Сборка по дыму

Сборка по дыму означает, что верхняя труба надевается на нижнюю для свободного выхода газов. По такой схеме обычно собирается наружный (внешний) кожух сэндвич-трубы. Это предотвращает попадание атмосферных осадков (дождя и тающего снега) внутрь утеплителя.

Монтаж через крышу и через стену

Выбор трассы удаления дыма зависит от планировки дома и расположения котельной.

Установка дымохода через кровлю

Вертикальный классический способ. Дымоход идет строго вверх через все этажи. Требует организации нескольких проходов через перекрытия, где обустраивается противопожарная разделка. Плюс схемы — идеальная тяга и минимальное количество поворотов.

Вывод дымохода через стену

Труба от котла сразу уходит горизонтально наружу через фасадное перекрытие, а основной вертикальный ствол закрепляется на внешней стене здания. Плюс — экономия места внутри дома и абсолютная пожаробезопасность жилых комнат. Минус — необходимость усиленного утепления уличного участка.

Правила эксплуатации дымоходов

Даже безупречно смонтированная система быстро придет в негодность и станет опасной, если нарушать базовые правила эксплуатации дымоходов.

Первый запуск и проверка тяги

Перед самым первым розжигом печи или котла убедитесь, что в канале нет строительного мусора, остатков защитной пленки или инструмента.

• Осмотрите конденсатосборник и убедитесь, что кран открыт или заглушка легко снимается.
• Оцените наличие тяги: поднесите к открытой дверце топки полоску тонкой бумаги или зажженную спичку — пламя и воздух должны отчетливо утягиваться внутрь топки.
• Первую протопку производите в щадящем режиме, постепенно увеличивая объем топлива. При первом нагреве силиконовый герметик и остатки заводского масла могут выделять легкий запах или дым — это нормальный процесс стабилизации материалов.

Регулярное обслуживание и чистка

В процессе сгорания дров, угля или газа на стенках неминуемо откладываются продукты сгорания. Инструкция строго определяет периодичность ухода: дымоход требует очистки от сажи не реже одного раза в год.

Если вы используете твердотопливный котел на сырых хвойных дровах, чистить канал придется гораздо чаще — каждые 2–3 месяца. Для прочистки применяют специальные пластиковые или металлические ерши на гибких штангах, опускаемые сверху через устье трубы, либо специальные химические поленья-трубочисты.

Контроль температурных режимов

Требования пожарной безопасности

Игнорирование правил пожарной безопасности — главная причина возгорания частных домов. Эксплуатация неисправного или забитого дымового канала категорически запрещена.

Противопожарные разделки и изоляция

В местах, где металл пересекает деревянные стены или потолки, потолочно-проходной узел обязательно устанавливается при проходе дымохода через перекрытие. Конструкция узла изолируется минеритом, суперсилом или базальтовым картоном. Расстояние от внутренней стенки трубы до незащищенных горючих элементов кровли должно составлять не менее 380–500 мм.

Контроль нагрева конструкций

Самый грозный враг любой отопительной системы — запущенное состояние внутренних каналов. Дело в том, что температура горения сажи достигает 1200°C и может разрушить дымоход за считанные минуты. При такой температуре нержавеющая сталь истончается и деформируется, а внешние деревянные конструкции стропил или потолка мгновенно воспламеняются от инфракрасного излучения. Периодически осматривайте наружный кожух трубы: появление цветов побежалости (радужных пятен на стали) говорит о критическом внутреннем перегреве.

Типичные ошибки при монтаже и эксплуатации

• Нарушения в сборке соединений: Сборка внутренней трубы «по дыму» вместо «по конденсату». Итог — влага просачивается сквозь стыки наружу, утеплитель намокает, сэндвич-труба теряет свои изолирующие свойства, а на фасаде или внутри дома появляются черные зловонные потеки.
• Неправильный расчёт высоты: Слишком короткая труба, попавшая в зону ветрового подпора за коньком крыши. Итог — возникновение эффекта «обратной тяги», когда дым идет в жилые комнаты.
• Отсутствие ревизии: Монтаж глухой системы без тройника и конденсатосборника. Итог — невозможность удалить скопившуюся влагу и прочистить трубу от сажи без полного демонтажа системы.

Обслуживание и ремонт дымоходных систем

Своевременная профилактика позволяет избежать дорогостоящей замены всей трассы.

Периодичность технического осмотра

Каждую осень, перед началом отопительного сезона, необходимо проводить полный визуальный осмотр:

• Проверить плотность стыков и надежность затяжки хомутов.
• Убедиться в отсутствии провисаний горизонтальных участков.
• Проверить целостность кровельной проходки (отсутствие трещин в силиконовом мастере-флеше).
• Оценить состояние финишного дефлектора (сетка искрогасителя не должна быть забита сажей).

Признаки неисправностей и способы устранения

1. Снижение тяги или появление запаха гари: Свидетельствует о засорении канала или прогорании внутренней стенки. Требуется немедленная чистка или замена поврежденного модуля.
2. Белый или серый налет на кирпичной кладке: Сигнал о сквозном разрушении швов. Требуется гильзовка канала (вставка внутрь кирпичной шахты тонкостенной трубы из нержавеющей стали).
3. Грохот или гул в трубе: Признак микровозгорания сажи. Необходимо срочно перекрыть подачу воздуха в топку (закрыть шибер и поддувало), прекратить эксплуатацию и вызвать аварийную службу.

Часто задаваемые вопросы

• Какая минимальная высота дымохода должна быть в частном доме?

Согласно строительным нормам, минимальная высота составляет 5 метров от колосника до верхнего устья трубы.

• Что лучше: собрать дымоход самому или вызвать мастеров?

Самостоятельный монтаж требует жесткого соблюдения СНиП, расчетов зон ветрового подпора и аккуратной работы на высоте. Чтобы быть на 100% уверенным в пожарной безопасности, лучше сразу обратиться к профессионалам.

• Можно ли красить наружный кожух сэндвич-трубы?

Да, для наружных участков можно использовать порошковую покраску или термостойкую эмаль в цвет кровельного материала (RAL). Это дополнительно защитит металл от осадков.

Резюме и рекомендации

Надежная эксплуатация дымоходов не прощает халатности. Главный секрет долговечности системы — это использование качественных заводских материалов (таких как нержавеющая сталь марок AISI 304/316 с толщиной стенок от 0,8 мм), правильная схема сборки внутренних элементов по конденсату, регулярная ежегодная очистка каналов от сажи и постоянный контроль герметичности.

Помните, что любые ошибки в проектировании, сборке или чистке дымоходной системы могут стоить слишком дорого. Если хотите получить гарантированный результат без лишних хлопот — вы можете оставить заявку на нашем сайте и доверить эту работу квалифицированным инженерам и монтажникам.
